Бывает, что для ремонта оборудования нужна пластиковая шестерня, крышка или корпус, а чертёж давно потерян. Иногда производитель прекратил выпуск запчасти, а иногда сохранился только изношенный образец. В таких случаях помогает реверс-инжиниринг: специалисты изучают готовое изделие, восстанавливают его геометрию и подготавливают цифровую модель для дальнейшего изготовления. Это не автоматическое копирование любой вещи, а последовательная инженерная работа.
Что такое реверс-инжиниринг простыми словами
Если коротко ответить на вопрос «реверс инжиниринг что это», речь идёт об обратном проектировании. При обычной разработке сначала создают чертёж или CAD-модель, затем изготавливают деталь. Здесь начинают с готового предмета и пытаются восстановить данные, необходимые для его воспроизводства, проверки или изменения.
Английский термин reverse engineering используют не только в машиностроении, но и в электронике и программировании. В этой статье рассматриваем физические детали: их форму, размеры, посадки и эксплуатационные требования. Реверсивный инжиниринг в таком контексте позволяет получить рабочую конструкторскую основу даже тогда, когда исходная документация недоступна.
Когда восстановление детали по образцу оправданно
Обратное проектирование востребовано, если заменить элемент стандартной запчастью нельзя. Например, повреждена деталь старого станка, нужен нестандартный крепёж или требуется проверить, можно ли воспроизвести корпус прибора. Важно сначала оценить целесообразность: иногда дешевле подобрать серийный аналог, чем исследовать оригинал и изготавливать единичную копию.
Особенно внимательно изучают функциональные поверхности: отверстия под вал, места под подшипники, зубчатые профили, защёлки и резьбу. Одинаковая внешняя форма ещё не гарантирует, что деталь правильно встанет в узел и выдержит нагрузку.

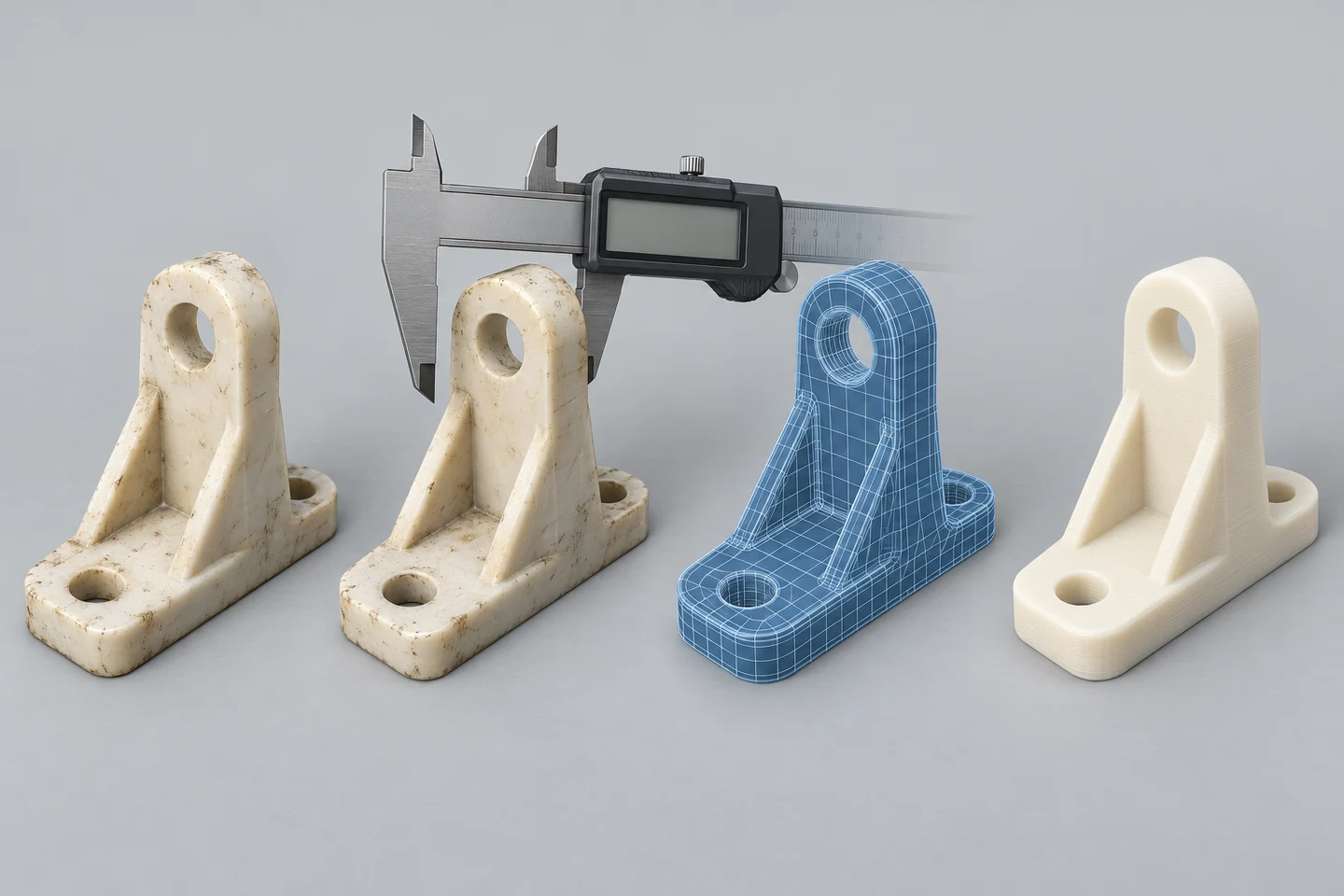

Из каких этапов состоит реверс-инжиниринг детали
1. Осмотр образца и постановка задачи
Сначала выясняют назначение изделия, материал, условия работы и причину замены. Специалист осматривает трещины, деформацию, следы износа и возможные изменения геометрии. Если образец сломан, недостающие участки приходится восстанавливать по симметрии, сопряжённым элементам либо дополнительным измерениям. Простого снимка поверхности для такого решения недостаточно.
2. Получение размеров и цифровой геометрии
Для простых форм могут использоваться штангенциркуль, микрометр и другие измерительные инструменты. Сложные поверхности удобнее оцифровывать с помощью 3D-сканирования. Сканер создаёт облако точек или полигональную сетку, но не определяет автоматически номинальные размеры, допуски и принцип работы механизма.
У зеркальных, прозрачных, глубоких и закрытых поверхностей сканирование может давать неполные данные. В подобных случаях комбинируют несколько методов измерения. Точность результата зависит не только от оборудования, но и от доступа к нужным участкам и качества исходного образца.
3. Восстановление CAD-модели
Полученные данные превращают в управляемую трёхмерную модель: восстанавливают плоскости, цилиндры, отверстия, радиусы и другие элементы. В отличие от «сырой» сетки, параметрическая CAD-модель позволяет корректировать посадки, толщины стенок и размеры. Если обнаружен износ, его не следует слепо переносить на новую деталь — инженер отдельно определяет предполагаемую первоначальную форму.
4. Проверка, изготовление и примерка
Перед производством проверяют критические размеры и совместимость с соседними деталями. Далее выбирают способ изготовления: 3D-печать, механическую обработку либо иную технологию. Тестовый экземпляр примеряют в узле и, если необходимо, корректируют модель. Иногда требуется несколько итераций; это нормально для восстановления сложных деталей.
Чем 3D-сканирование отличается от реверс-инжиниринга
Эти понятия часто смешивают. 3D-сканирование — способ собрать сведения о внешней форме объекта. Реверс-инжиниринг включает более широкую задачу: интерпретацию измерений, восстановление конструкции, оценку назначения поверхностей и подготовку модели, пригодной для производства. Скан может служить исходным материалом, но сам по себе не заменяет чертёж с допусками.
| 3D-сканирование | Реверс-инжиниринг |
|---|---|
| Фиксирует доступную геометрию поверхности | Восстанавливает конструктивную логику и размеры |
| Результат — точки или сетка | Результат — проверенная модель для изготовления |
| Не задаёт допуски автоматически | Учитывает посадки, ограничения и назначение детали |
Как сделать копию детали на 3D-принтере
Для изготовления копии сначала получают пригодную для производства модель. Если исходная деталь имеет простой контур, некоторые размеры можно снять вручную. Для сложного корпуса часто требуется сочетание сканирования и моделирования. Затем выбирают технологию и материал с учётом нагрузки, температуры, трения, требований к поверхности и точности.
Перед печатью модель проверяют на замкнутость геометрии, минимальную толщину стенок и положение элементов относительно направления слоёв. Важно помнить: копия, совпадающая с образцом по форме, не всегда равнозначна ему по прочности. Например, литая и напечатанная детали из полимеров с похожим названием могут вести себя по-разному из-за структуры материала и способа изготовления.
Для ответственных узлов полезно сначала изготовить пробную деталь и проверить посадочные поверхности. Если она работает в передаче, под давлением либо в условиях нагрева, нужны испытания при реальных нагрузках. Иногда 3D-печать подходит только для прототипа, а окончательную запчасть разумнее получать другой технологией.
Какие ошибки мешают получить работоспособную деталь
Частая ошибка — считать изношенный образец точным эталоном. Стертые зубья, деформированные крепления и расширившиеся отверстия искажают исходные размеры. Вторая проблема — отсутствие сведений об условиях эксплуатации: выбор пластика без понимания температуры и нагрузки может привести к быстрому разрушению новой детали.
Ещё одна ошибка — ограничиться красивой цифровой оболочкой. Она может выглядеть достоверно на экране, но не содержать корректных баз, осей и посадок. Поэтому качественный результат оценивают не только по совпадению поверхностей, но и по тому, как изделие взаимодействует с сопряжёнными частями.
Что подготовить перед восстановлением изделия
Чтобы специалист мог оценить задачу, полезно предоставить сохранившийся образец, фотографии с нескольких сторон и информацию о механизме. Если есть ответная деталь, её размеры и состояние тоже важны. Отдельно стоит указать, какая функция должна сохраниться, сколько экземпляров необходимо и какие условия работы ожидаются.
Не каждую деталь можно или допустимо воспроизводить без дополнительных проверок. Для изделий с требованиями безопасности, охраняемой конструкцией или специальной сертификацией следует заранее прояснить технические и правовые ограничения. Восстановление формы не означает автоматического подтверждения соответствия всем требованиям.
Можно ли восстановить деталь без целого оригинала
Даже неполный образец иногда позволяет воссоздать рабочую геометрию, но задача становится сложнее. Если корпус расколот, пригодятся обе половины: по ним можно определить положение креплений и толщину стенок. Если разрушен один из повторяющихся элементов, его размеры иногда восстанавливают по соседним участкам. Однако нельзя считать такое восстановление абсолютно точным без проверки. Неизвестные размеры фиксируют как предположения и проверяют на пробном образце.
Например, для сломанной пластиковой крышки важны не только общие длина и ширина. Нужно восстановить расстояние между защёлками, направление их упругой деформации и зазор относительно ответной части. Для шестерни дополнительно потребуются параметры зубчатого зацепления, положение оси и посадка на вал. Восстановить внешний силуэт легче, чем обеспечить корректную работу механизма.
Как выбрать материал для восстановленной детали
Исходный полимер удаётся установить не всегда. Один лишь цвет или характер поверхности не позволяет достоверно определить марку. Если изделие подвергается механическим нагрузкам, нужно учитывать жёсткость, ударную вязкость, возможную ползучесть и износ. При работе в нагретом корпусе важна теплостойкость, а для деталей на улице — устойчивость к окружающей среде.
Подбирать замену только по принципу «этот пластик прочнее» неправильно. Более жёсткий материал может хуже переносить удар, а более мягкий — давать нежелательную деформацию. Кроме того, свойства напечатанной детали различаются по направлениям слоёв. Если известны условия работы, разумно сравнить несколько технически подходящих вариантов и провести функциональное испытание.
Как оценить качество восстановления
Успешность проекта подтверждает не только визуальное совпадение копии с образцом. Сначала проверяют размеры критических поверхностей и посадку в сборке. Затем оценивают, не мешают ли соседние элементы вращению или перемещению, нет ли чрезмерного люфта и локальных напряжений. После короткой пробной работы стоит осмотреть деталь на признаки нагрева, трещин или ускоренного износа.
Когда достаточно сканирования, а когда требуется полноценное проектирование
Если цель — визуализация внешней формы или создание декоративного макета, качественной полигональной модели иногда достаточно. Когда нужны точные посадки, повторяемое производство или изменение конструкции, требуется CAD-реконструкция и измерительный контроль. А для сильно повреждённого объекта иногда приходится проводить отдельное исследование принципа работы узла.
Таким образом, реверс-инжиниринг помогает перейти от существующего предмета к данным для изготовления, но не сводится к нажатию кнопки сканера. Надёжность результата определяется качеством исходных измерений, пониманием функции детали, выбором технологии и обязательной проверкой готового образца.
