Не каждую 3D-модель удобно или возможно напечатать целиком. Крупное изделие может не помещаться в рабочую область принтера, а сложная форма — требовать большого количества поддержек. В таких случаях модель разделяют на отдельные элементы, которые изготавливают независимо и затем собирают в единую конструкцию.
Однако недостаточно просто разрезать объект на несколько частей. Необходимо заранее продумать расположение стыков, способ соединения и требования к прочности готового изделия.
Когда необходимо разделять 3D-модель на части
Разделение модели применяют не только при изготовлении крупногабаритных изделий. Иногда этот подход помогает повысить качество печати и упростить дальнейшую обработку.
- Ограниченный размер области печати. Если изделие превышает допустимые габариты оборудования, его разбивают на элементы, которые помещаются в рабочую камеру.
- Сложная геометрия. Отдельные части можно расположить так, чтобы уменьшить количество поддержек и улучшить качество труднодоступных поверхностей.
- Особенности конструкции. Некоторые элементы удобнее изготовить отдельно, особенно если они должны двигаться, сниматься или заменяться.
- Разные требования к материалам. Разделение позволяет использовать материалы с различной жёсткостью, прочностью или другими свойствами.
- Упрощение постобработки. Отдельные элементы иногда легче шлифовать, окрашивать и подгонять перед окончательной сборкой.
При этом разделение не всегда выгодно. Дополнительные соединения усложняют конструкцию и могут снижать её прочность. Поэтому сначала стоит оценить возможность изготовления изделия целиком.
Как разделить STL-модель на несколько частей
STL-файл содержит описание поверхности трёхмерного объекта в виде треугольной сетки. При разделении необходимо сохранить корректную геометрию каждой полученной части, иначе при подготовке к печати могут возникнуть ошибки.
Работу выполняют последовательно.
- Проверяют исходную модель. Уточняют размеры изделия, толщину стенок, расположение функциональных элементов и наличие дефектов геометрии. Важно убедиться, что модель представляет собой корректный замкнутый объём.
- Определяют количество частей. Их должно быть достаточно для размещения в области печати, но не больше необходимого. Каждый дополнительный стык увеличивает объём сборочных работ.
- Выбирают плоскости разреза. Учитывают нагрузку на изделие, расположение видимых поверхностей и возможность последующего соединения элементов.
- Формируют отдельные детали. После разделения проверяют, что каждая часть имеет замкнутую поверхность, достаточную толщину стенок и не содержит случайных отверстий.
- Подготавливают файлы к печати. Проверяют размеры, ориентацию элементов, технологические зазоры и соответствие соединительных участков.
Если требуется не просто разрезать STL-модель, а изменить расположение стыков или создать сложные крепления, может понадобиться переработка исходной геометрии.
Как правильно выбрать место разреза
От положения стыка зависят внешний вид изделия, удобство сборки и способность конструкции выдерживать нагрузки.
Для функциональных деталей желательно избегать разрезов в местах максимального изгибающего момента, ударных воздействий и концентрации напряжений. Если стык неизбежно попадает в нагруженную область, его необходимо дополнительно усилить.
Для декоративных изделий важнее расположение шва. Лучше размещать соединение на менее заметной поверхности или вдоль существующей границы формы. Это уменьшает объём последующей обработки.
Также нужно учитывать доступность соединения. Например, разместить винт или установить штифт внутри закрытой полости после сборки может оказаться невозможно.
На выбор плоскости разреза влияет и направление печати. Разделение позволяет по-разному ориентировать элементы, но необходимо учитывать прочность между слоями и вероятность деформации деталей.
Как соединить детали после 3D-печати
Способ соединения выбирают с учётом материала, нагрузки и необходимости разбирать изделие в дальнейшем.
Склеивание пластиковых элементов
Клеевое соединение подходит для декоративных изделий, корпусов и некоторых малонагруженных конструкций.
Прочность зависит от совместимости клея с пластиком, площади контакта и подготовки поверхностей. Перед склеиванием детали очищают и проверяют плотность прилегания.
Нужно учитывать, что клей не всегда обеспечивает прочность, сопоставимую с цельной деталью. Для ответственных элементов соединение желательно дополнительно проверить под нагрузкой.
Механическое крепление
Винты, гайки и резьбовые вставки позволяют получать разборные соединения. Это удобно для корпусов оборудования и конструкций, которым требуется обслуживание.
При проектировании необходимо предусмотреть достаточную толщину материала вокруг крепежа. Слишком тонкие стенки могут растрескаться при затягивании винта.

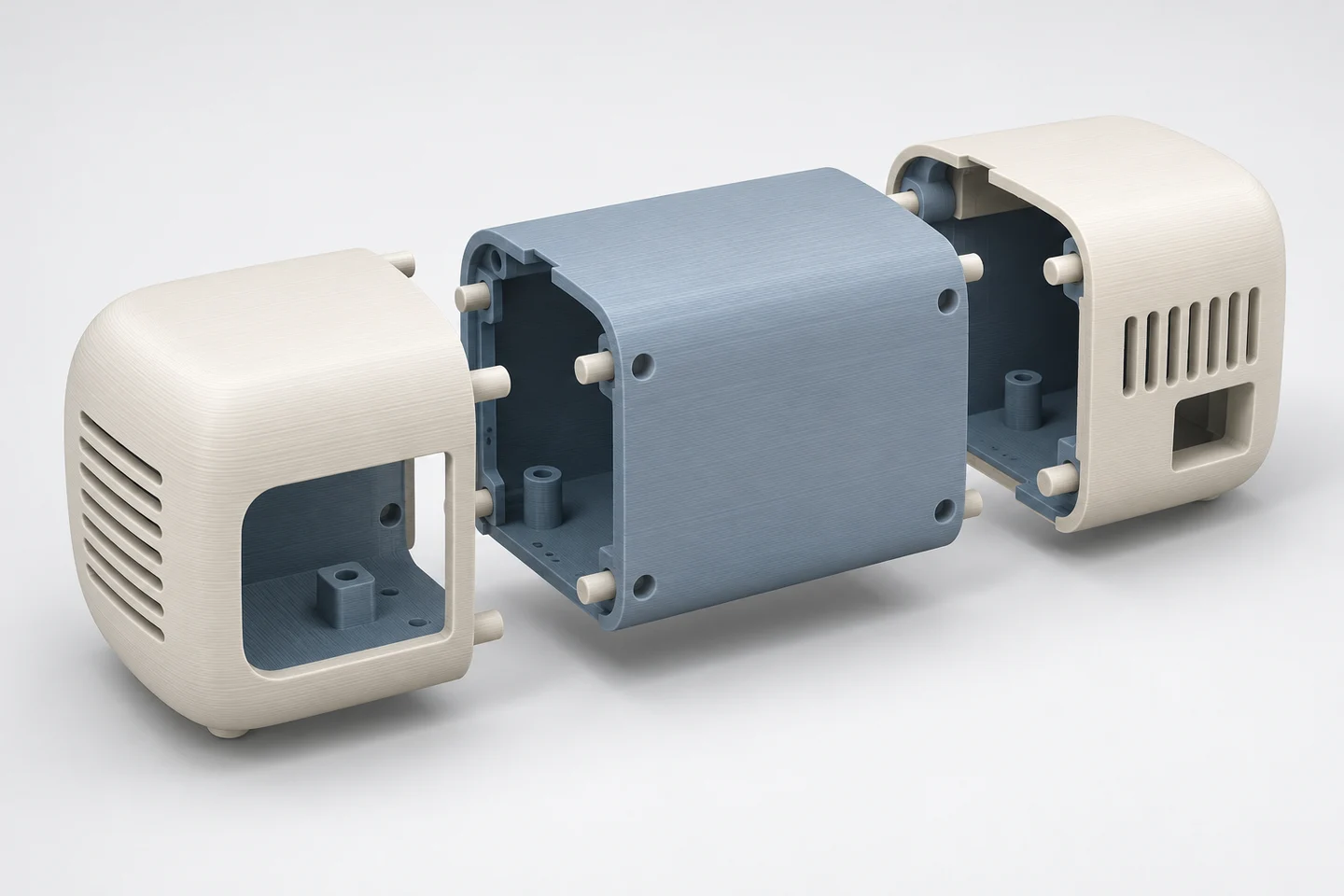

Соединение с помощью пазов и штифтов
Пазы, выступы и направляющие штифты помогают точно совместить элементы при сборке.
Такие соединения особенно полезны для деталей сложной формы, где важно сохранить взаимное расположение поверхностей.
Однако сопрягаемые элементы нельзя проектировать без учёта допусков. Если размеры выступа и отверстия полностью совпадают, детали могут не соединиться из-за погрешностей печати.
Какие ошибки возникают при разделении 3D-модели
Одна из наиболее распространённых проблем — неправильно выбранная плоскость разреза. В результате соединение оказывается слишком заметным или попадает в участок, испытывающий значительную нагрузку.
Другая ошибка — отсутствие технологических зазоров. После печати реальные размеры могут немного отличаться от цифровой модели, поэтому слишком плотные соединения приходится дополнительно обрабатывать.
Проблемы возникают и при недостаточной площади контакта. Например, склеивание двух небольших торцевых поверхностей не всегда обеспечивает необходимую прочность. В подобных случаях помогают конструктивные элементы, увеличивающие площадь соединения или предотвращающие смещение.
Также важно учитывать усадку и деформацию материала. Даже правильно разделённые элементы могут плохо совмещаться, если их изготавливают без соблюдения подходящих режимов печати.
Что проверить перед отправкой разделённой модели на печать
Перед изготовлением полезно провести окончательную проверку:
- Все части помещаются в рабочую область оборудования с учётом выбранной ориентации.
- Геометрия каждого элемента замкнута и не содержит ошибок.
- Соединительные элементы расположены правильно, предусмотрены необходимые зазоры.
- Толщина стенок достаточна для печати и дальнейшей эксплуатации.
- Выбранный способ крепления соответствует предполагаемой нагрузке.
- Все файлы имеют одинаковый масштаб и согласованную систему размеров.
- После сборки остаётся доступ к необходимым функциональным элементам.
Для сложных конструкций полезно сначала изготовить небольшой тестовый участок соединения. Это позволяет проверить посадку штифтов, пазов или крепежа без печати всего изделия.
Грамотное разделение 3D-модели помогает изготовить крупные или геометрически сложные изделия, сохраняя удобство сборки и необходимую функциональность. Главное — рассматривать будущие соединения как часть конструкции ещё до начала печати, а не пытаться решить проблемы совместимости уже после изготовления деталей.
