3d печать инструментов хорошо решает задачи со вспомогательной оснасткой: держатели, кондукторы для сборки, органайзеры и накладки под руку печатают быстро и без ограничений. Хуже технология справляется там, где инструмент несёт режущую кромку, ударную или крутящую нагрузку — здесь пластик проигрывает металлу по прочности и износостойкости. Разберём обе стороны подробно.
Какие приспособления можно напечатать на 3D-принтере

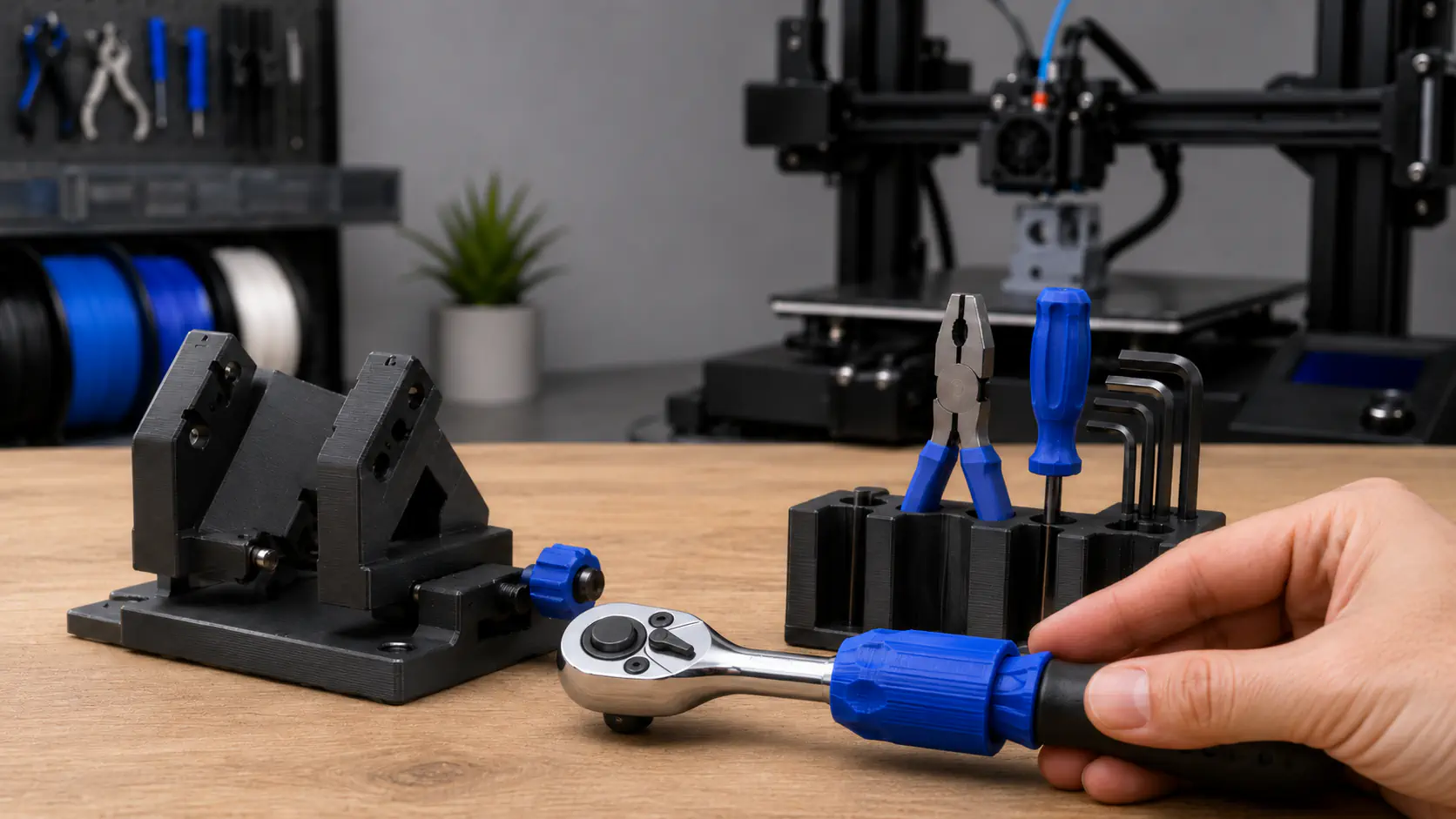

Инструмент на 3д принтере чаще всего печатают не как замену основному инструменту, а как вспомогательное приспособление под конкретную задачу:
- Сборочные кондукторы и шаблоны для позиционирования деталей при монтаже
- Держатели и подставки под инструмент на рабочем столе или в чемодане
- Калибры и шаблоны для проверки размеров в мелкосерийном производстве
- Органайзеры для хранения свёрл, бит, крепежа под конкретный набор
- Эргономичные накладки и адаптеры под руку, если стандартная рукоятка не подходит
- Вспомогательные крепления и упоры для станков и приспособлений
Такие приспособления не подвергаются ударным или силовым нагрузкам, поэтому пластик справляется с задачей не хуже металла, а печатается заметно быстрее и дешевле фрезеровки или литья.
3D печать по образцу: как повторить существующий инструмент
3d печать по образцу применяют, когда нужно воссоздать редкую или снятую с производства деталь оснастки — например, специфический держатель под старый станок или уникальный адаптер, которого больше нет в продаже.
Процесс строится на обмере оригинала: если деталь простой формы, достаточно штангенциркуля и построения модели вручную. Для сложной геометрии применяют 3D-сканирование, которое переносит форму образца в цифровую модель с высокой точностью. Такой подход работает надёжно для вспомогательной оснастки, но не подходит для копирования деталей с внутренними допусками или термообработкой — их геометрию сканер фиксирует, а материаловедческие свойства оригинала он не воспроизводит.
Где есть ограничения 3D-печати инструментов
3D-печать инструментов упирается в физику пластика там, где важна твёрдость режущей кромки или устойчивость к ударным нагрузкам:
- Режущий инструмент — свёрла, фрезы, ножи требуют твёрдости металла, которую пластик не обеспечивает
- Ударный инструмент — молотки, зубила и подобные инструменты быстро разрушаются при повторяющихся ударах
- Инструмент под высокий крутящий момент — головки, вороток для сильной затяжки нагружают пластик на излом
- Точный измерительный инструмент — штангенциркули и микрометры требуют стабильности размеров, недостижимой при усадке пластика после печати
- Инструмент, работающий при высокой температуре — рядом с двигателем или в горячем цеху пластик деформируется
В этих сценариях 3D-печать инструментов уместна разве что как прототип для проверки эргономики и формы перед заказом металлической версии — не как финальное изделие.
Материалы для инструмента на 3д принтере
Выбор материала напрямую определяет, справится ли напечатанное приспособление со своей задачей.
| Материал | Свойства | Для чего подходит |
| PLA | Жёсткий, но хрупкий при ударе | Шаблоны, органайзеры, приспособления без нагрузки |
| ABS, ASA | Прочнее, устойчивее к температуре | Держатели, кондукторы с умеренной нагрузкой |
| Армированные композиты (карбон, стекловолокно) | Повышенная жёсткость и прочность на изгиб | Оснастка с механической нагрузкой, направляющие |
| Полиамид (SLS) | Высокая усталостная прочность, гибкость | Функциональные детали сложной формы без поддержек |
Типичные ошибки при печати инструмента
Одна частая ошибка — печать ударного или режущего инструмента вместо вспомогательной оснастки. Деталь, рассчитанная на функцию металлического инструмента, разрушается уже после нескольких применений, и задача не решается.
Вторая ошибка — недооценка направления слоёв печати при нагрузке. Пластиковая деталь прочна вдоль слоёв и заметно слабее на излом поперёк них, поэтому ориентацию модели на платформе выбирают с учётом направления будущей нагрузки, а не по удобству печати.
Совет: для инструмента с механической нагрузкой печатают тестовый образец и проверяют его в реальной работе перед тем, как полагаться на приспособление в постоянном использовании.
FAQ
Можно ли напечатать инструмент на 3 принтере вместо покупки?
Да, если это вспомогательное приспособление без ударной или режущей функции — держатель, кондуктор, органайзер. Для силового инструмента печать не заменит металл.
Насколько точен 3d печать по образцу для инструмента?
Для внешней геометрии точность высокая, особенно при 3D-сканировании оригинала. Внутренние допуски и термообработку деталь при этом не наследует.
Какой материал выбрать для держателя инструмента с нагрузкой?
ABS, ASA или армированный композит — они устойчивее к механической нагрузке и температуре, чем базовый PLA.
Стоит ли печатать измерительный инструмент на 3D-принтере?
Нет, для точных измерений пластик после усадки не гарантирует стабильность размеров — здесь нужен заводской металлический инструмент.
3d печать инструментов уверенно закрывает нишу вспомогательной оснастки: кондукторы, держатели, органайзеры и приспособления под руку печатаются быстро и обходятся дешевле фрезеровки. Там, где инструмент несёт режущую кромку, удар или высокую нагрузку, пластик уступает металлу — и это не недостаток технологии, а вопрос правильного выбора задачи под инструмент.
